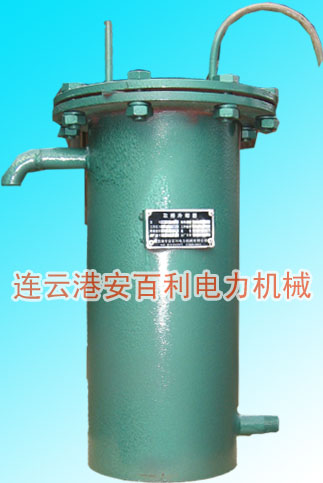

一:取样冷却器概述
用于锅炉房或发电厂内汽水化验取样冷却，锅炉及热力系统中的水大都温度较高，而高水温不便于取样，也不便于测定，在取样中应加以冷却， 所以要把取样点的样品引进取样冷却器进行冷却，一般要求保证流量在500-700mL/min时，样品能冷取到30-40度以下，满足中华人民共和国电力行业DL/T 457—91的标准。
二：取样冷却器规格型号
|
规 格 型 号
|
管内压力MPa
|
管内温度℃
|
冷却面积m2
|
冷却管
|
|
QYL-108/0.25
|
<6.5
|
0-300
|
0.25
|
10x1.5
12x1.5
12x2
|
|
QYL-159/0.32
|
0.32
|
|
QYL-219/0.40
|
0.38
|
|
QYL-254/0.45
|
0.45
|
|
QYL-273/0.54
|
0.54
|
|
QYL-219/0.69
|
<12.5
|
300-540
|
0.69
|
14x2
|
|
QYL-273/0.92
|
0.92
|
18x2
|
三:取样冷却器选材及优点
１、取样的导管均采用不锈钢管(1Cr18Ni9Ti)，不能用碳钢管或黄铜管，以免样品在取样过程中被导管中的金属腐蚀产物污染.
2、我厂取样冷却器适用于温度较高的液体和气体等介质取样，出厂前冷却管均经38Mpa的5分钟水压试验， 使用安安全可靠。
3、具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
4、冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成，蒸汽消声器也可由两组螺旋管内外排列构成。
四:取样冷却器订货说明
1：冷却器管程的工作压力与样品进口温度。
2：冷却取样后达到的温度（一般取样温度为35度左右）。
3：一般电厂选型常为：QYL-159/0.32、QYL-219/0.40、QYL-273/0.54。
4：是否需组合式。
|
