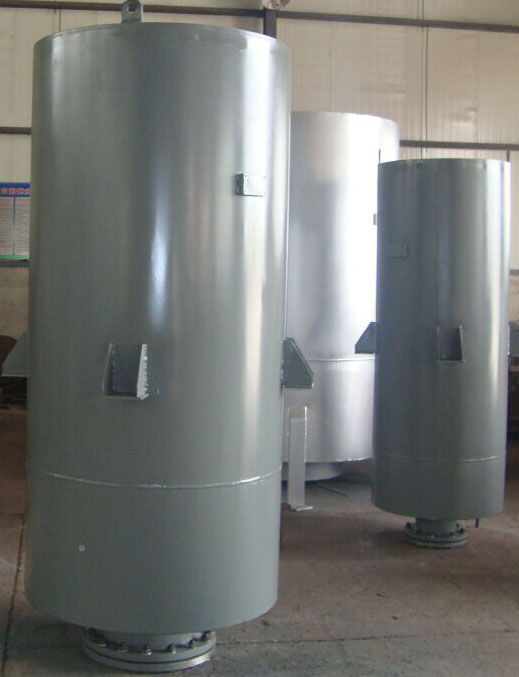

复式消声器安装形式：

        复式消声器，抗喷阻复式消声器竖直安装，消声器支架生根固定在炉顶，消声器重量由支架支撑，排汽管与接管焊接，由于消声器与接管是柔性连接，消声器设置了吸收热膨胀装置，可以吸收排汽管道的垂直热位移和水平热位移。

特点：复式消声器由小孔移频、扩容降压、吸声降噪等消声途径使其有更好的消声效果。一般有特殊消声要求的场所采用。

复式消声器用途及产品特点：

        新型高效复式消声器，抗喷阻复式消声器设备被广泛使用于发电、化工、冶金、纺织等工业厂矿中用于各种型号锅炉、汽机排汽；风机；安全门等设备的消声降音。

        复式消声器是阻止声音传播而允许气流通过的一种器件，是消除蒸汽排放动力性噪声的重要措施。衡量排汽消声器的好坏，主要考虑以下三个方面：

1、复式消声器的消声量能满足《工业企业噪声卫生标准》的要求；

2、复式消声器的适应性能；（即适应低中频谱宽带和高温高压等）

3、复式消声器的结构性能。（尺寸合理、造价低、寿命长等）

        发电部门中的锅炉蒸汽不仅高温高压,且排放频带宽,仅靠小孔消声是不行的,我厂锅炉复式消声器是根据抗、喷、阻复合消声原理所研制，具有消声量大、适应频带宽、针对性设计(低压、中压、次高压、高压、超高压、亚临界、超临界等参数的各种锅炉、压力容器管道排汽放空),消声筒采用不锈钢(1Cr18Ni9Ti,12Cr1MoV)制造及安装方便的优点。

复式消声器消声器原理：

        锅炉排汽复式消声器是建立在微穿孔板消声原理上制造，电厂锅炉蒸汽排放一般流速大，而流速大对小孔消声影响******，所以我们需先控流，经过一次控流后的蒸汽再进入扩张室进一步降压消声，蒸汽经大容积降压后，从而形成低压蒸汽喷出，在此过程中，气流是经小孔径喷出，喷出后其各倍频带的声功率已降低，而声压级的频率被推高到20000Hz以上范围，其噪声大为削弱,但部分频率的二次噪音还需要进一步消声，我们在扩张室外加装阻性吸声棉结构，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量要达30-45分贝.使之达到工业企业噪声标准要求。
